    江蘇龍勝機床制造有限公司

    三輥機械對稱卷板機

    三輥機械對稱卷板機

    卷板機研發生產基地
    機械三輥對稱式卷板機
    • [list:title]

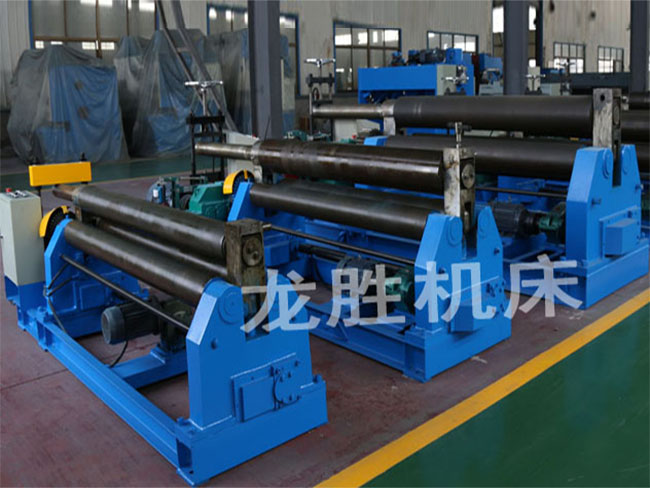

    機械三輥對稱式卷板機

    結構與特點:

    在線訂購

    24小時咨詢熱線
    18015200911曹經理

    產品介紹:



    機械三輥對稱式卷板機(帶液壓翻倒)

    機械對稱式卷板機工作原理該機構形式為三輥對稱式,上輥在兩下輥中央對稱位置作垂直升降運動,通過絲桿絲母蝸桿傳動而獲得,兩下輥?zhàn)餍D(zhuǎn)運動,通過減速機的輸出齒輪與下輥齒輪嚙合,為卷制板材提供扭矩。
     圖1.1 三輥卷板機工作原理圖由圖



    1.1:主傳動指上輥繞O1,下輥分別繞O2、O3作順時針或逆時針旋轉。它是以兩根下輥為主驅動 ,由主電機、主減速機、連軸器、及開式齒輪組成。工作時上輥由板料間的摩擦力帶動,同時作為從動軸,起調整擠壓工件的作用。輔傳動由單獨的傳動系統控制上輥的上升或下降。由上輥升降電動機、減速機、連軸器、蝸輪、蝸桿、絲母、絲桿組成。工作時,由減速機帶動蝸桿轉動蝸輪內絲母旋轉,使絲桿及上輥軸承座作升降運動,使上輥上升或下降。卷板時,在上輥的下降壓力下,通過兩下輥正反轉動,使板料達到所需的曲率,形成預計的圓形或弧形。

    技術參數:


    規格型號
    最大卷板厚度mm
    最大卷板寬度
    mm
    板材屈服極限
    Mpa
    卷板速度
    m/min
    滿載最小直徑
    mm
    上輥直徑
    mm
    下輥直徑
    mm
    下軸中心距
    mm
    主電機功率
    kw
    W11-4*1500
     4 1500 245  5 300  150  140 185 3
    W11-6*1500
    6
    1500
    245
    5
    380
    160
    160
    250
    4
    W11-6*2000
    6
    3200
    245
    4.5
    380
    170
    160
    260
    5.5
     W11-6*3200  6 3200 245  4.5 380 220  180  280
    7.5
    W11-8*2000
    8
    2000
    245
    4.5
    400
    185
    170
    260
    5.5
    W11-8*2500
    8
    2500
    245
    4.5
    550
    240
    200
    300
    11
     W11-12*2000 12 2000 245 4.5 550 240  200 300 11
     W11-12*2500  12 2500 245 4.5 600 260  220 320 11
    W11-12*3000
    12
    3000
    245
    4
    700
    280
    240
    360
    15
     W11-16*2000 16  2000 245 4 600 260 220 320 11
    W11-16*2500
    16
    2500
    245
    4
    700
    280
    250
    360
    15
     W11-16*3200 16  3200 245 4  850 340 260 430 18.5
    W11-20*2000
    20
    2000
    245
    4
    700
    280
    250
    360
    15
    W11-20*2500
    20
    2500
    245
    4
    850
    340
    280
    430
    18.5
     W11-25*2000 25 2500 245 4 850  340 280 430  18.5
     W11-25*2500  25 2500 245 4  900 360 300 480 22
    W11-30*2500
    30
    2500
    245
    4
    1200
    420
    360
    550
    30
    W11-30*3000
    30 3000 245 4 1200 450 390 600 37

    ?
    電話咨詢 在線咨詢
